Applications pour les systèmes électro-optiques et laser

An optronic pod embeded on a military ship

CEDRAT TECHNOLOGIES (CTEC) conçoit, fabrique et améliore en continu des produits mécatroniques haute performance destinés au marché de la défense. Notre portefeuille comprend des miroirs de pointage rapide (Fast Steering Mirrors – FSM), des Platines Piezo XY et des contrôleurs compacts, conçus pour fonctionner dans des environnements sévères.

Ces solutions sont utilisées dans des applications exigeantes telles que la stabilisation de ligne de visée (Line of Sight Stabilization) pour la compensation des fluctuations de faisceau des lasers de forte énergie (HEL/DEW), ainsi que pour l’amélioration de la qualité d’image à champ de vision étroit des systèmes électro-optiques (EOS). Elles permettent également des fonctions de microscannage et de dithering (déplacement de pixels) pour l’amélioration de la résolution d’image (imagerie super-résolution) des caméras, ainsi que le balayage inverse pour le traitement d’images anti-flou.

Afin de répondre aux exigences spécifiques de ses clients, CTEC développe également des mécanismes piézoélectriques et magnétiques, intégrant des électroniques embarquées dédiées et des miroirs sur mesure.

Quelles sont les utilisations des systèmes
électro-optiques et laser ?

Micro-balayage, décalage de Pixel ou tramage

Le Micro-balayage, le tramage ou décalage de Pixel  est une technique qui augmente la résolution réelle d’un détecteur  (CCD, CMOS, FPA, etc…) en déplaçant une lentille focale ou le détecteur lui-même par fraction de pixels sur un axe XY. Le principal avantage pour le client est d’obtenir une amélioration de la résolution de son capteur existant, une solution bien moins cher que d’acheter un détecteur avec une résolution deux fois plus élevée. En fonction de la configuration optique et du type de détecteur de la camera du client  ou du système électro-optique, CTEC peut développer aussi bien des platines embarquées XY ou Tip Tilt avec leurs contrôleurs associés pour déplacer respectivement une lentille focale, un détecteur ou un miroir.

Stabilisation d’images optique

La stabilisation d’image (IS) regroupe un ensemble de techniques visant à réduire le flou lié aux mouvements de la caméra pendant le temps d’exposition. Les systèmes électro-optiques usuels sont intégrés dans des gimbals (boules gyrostabilisées) assurant une stabilisation grossière. Plus précisément, ils compensent les mouvements de panoramique et d’inclinaison (mouvements angulaires, équivalents au lacet et au tangage) d’une caméra ou de tout autre dispositif d’imagerie. Néanmoins, les micro-vibrations résiduelles à l’intérieur de la gimbal génèrent des images floues avec des détecteurs haute résolution (pixels de petite taille), notamment pour des temps d’exposition non nuls et des champs de vision (FoV) étroits.

Selon la configuration optique et le type de détecteur du système caméra ou électro-optique du client, CTEC peut développer aussi bien des platines embarquées XY ou Tip Tilt (deflecteur de miroir rapide, pointage fin…) avec leurs contrôleurs associés pour déplacer respectivement une lentille focale, un détecteur ou un miroir afin de compenser activement les perturbations optiques. A noter que les fonctions de micro-balayage et de stabilisation optique peuvent être obtenues simultanément avec la même platine piézo.

Ce contrôle fin de la stabilité de la ligne de visée est également très utile pour le pointage laser vers des cibles dans les systèmes d’identification, de surveillance et de reconnaissance (ISR), ainsi que pour le pointage sur des détecteurs optiques dans les systèmes de communication optique en espace libre.

Système anti-flou pour systèmes d'imagerie utilisant un miroir inclinable

Correction de la déviation du faisceau et mise en forme

Schéma d’un HEL sans correction du faisceau

Schéma d’un HEL avec correction du faisceau via un FSM

Les armes à énergie directe (DEW) utilisent des lasers à haute énergie (HEL) pour détruire une cible telle qu’un missile ou un drone, ou pour la rendre inopérante. La puissance laser de ces armes varie de quelques kW à 300 kW. Pour qu’une arme laser soit efficace, le faisceau laser doit chauffer la zone ciblée avec un faisceau focalisé à un endroit constant. Cela permet de chauffer le matériau ciblé et, en fin de compte, de le détruire. Lorsque le faisceau laser traverse des turbulences atmosphériques, sa position moyenne peut être déviée de manière aléatoire. La puissance du faisceau est alors diluée dans une zone plus large de la surface de la cible, ce qui entraîne une densité de puissance plus faible.

Pour compenser cette déviation, un fast steering mirror (FSM) peut être utilisé pour stabiliser la position du laser en fonction des turbulences atmosphériques. CTEC a fourni plusieurs FSM COTS et personnalisées pour des applications laser à haute énergie (armes à énergie directe ou soudage et découpe laser). La plate-forme est conçue en fonction du substrat du miroir et des performances optiques requises dans le processus et le système laser. Nos solutions fast steering mirrors, basées sur différentes plates-formes, accueillent des substrats de miroirs en verre ou en carbure de silicium. Ces FSM sont contrôlés par l’électronique de pilotage de CTEC, conformément aux spécifications dynamiques.

Besoin d'en savoir plus ?
Télécharger notre
brochure micro-scanning

Exemples pratiques d’intégration en optronique

ir edit.webp

Caméra IR à super résolution

Optronique

Caméra IR

Système de défense

La caméra infrarouge active capture des images thermiques en détectant la chaleur émise par les objets, parfois renforcée par une illumination laser. Toutefois, sa résolution limitée et certaines distorsions peuvent rendre l’observation de détails fins plus difficile. En intégrant la plateforme de micro‑balayage piézoélectrique CTEC XY25XS, la caméra bénéficie d’une résolution spatiale accrue, d’une meilleure stabilité, d’une réduction des distorsions d’image et d’une capacité améliorée à mettre en évidence de faibles variations de température. Ces performances renforcées sont idéales pour des applications telles que les systèmes de défense (viseurs pour véhicules armés, surveillance de frontières, défense aérienne), la surveillance militaire et civile, ainsi que l’inspection industrielle.

irst sensor airplane.webp

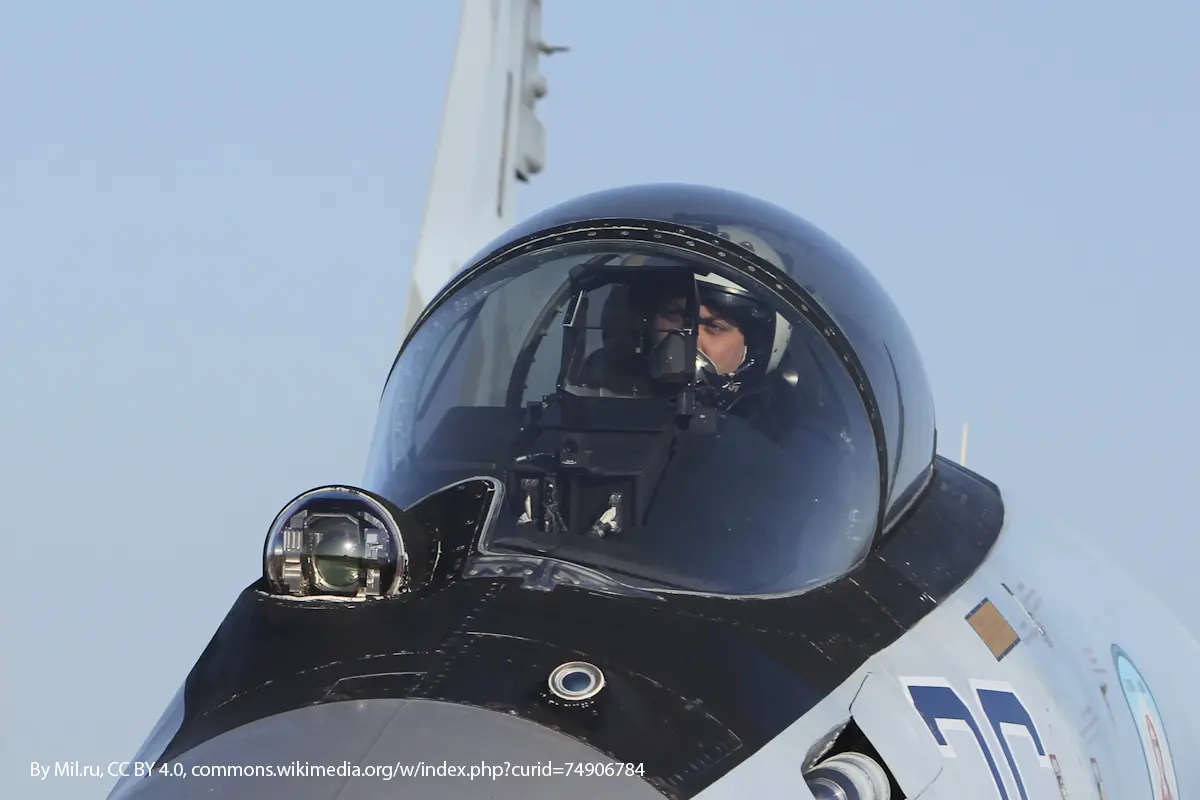

Système IRST haute performance

Optronique

IRST

Anti-flou

Le système Infrared Search and Track (IRST) scanne passivement de larges zones afin de détecter et suivre les objets émettant un rayonnement infrarouge. Pour obtenir un large champ de vision, certains systèmes d’imagerie utilisent des miroirs basculants pour balayer la scène. Toutefois, le mouvement du miroir durant l’acquisition peut entraîner un flou et provoquer une perte d’informations pendant le transfert des données du capteur vers le système de contrôle. En intégrant une solution de contre‑balayage CTEC, basée sur un actionneur piézo secondaire (TT60SM ou DTT35XS) ou sur un fine and fast steering mirror magnétique (M‑FSM), le système compense les mouvements du miroir principal. Il garantit ainsi une image stable sur le détecteur et une couverture continue de la scène, pour une qualité d’imagerie optimale.

gimbal optronic.webp

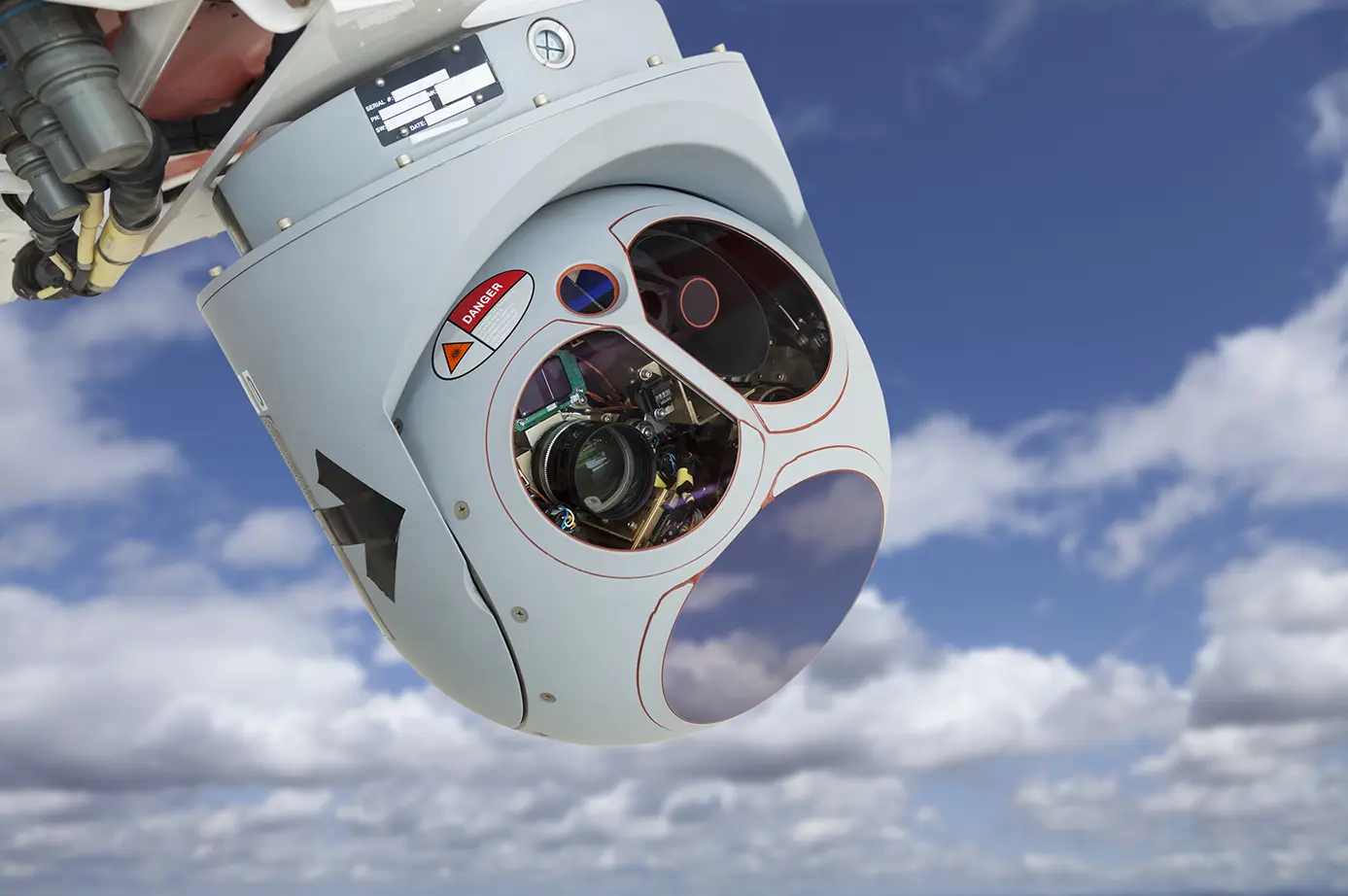

Stabilisation haute précision sur tourelle gyrostabilisée

Optronique

Gimbal

Stabilisation d’image

Le système de stabilisation gyrostabilisée aéroportée (gimbal) pivote pour capturer des images haute résolution et s’intègre dans des plateformes aériennes telles que des avions ou des drones (UAV). Ces plateformes génèrent des micro‑vibrations qui subsistent à l’intérieur même de la tourelle et peuvent provoquer un flou sur les détecteurs haute résolution (à petits pixels) lors du temps d’exposition, notamment dans les champs de vision étroits (FoV). En intégrant un CTEC XY ou Tip Tilt stage ou Fast Steering Mirrors, le système compense activement ces micro‑vibrations. Il maintient ainsi une ligne de visée stable et améliore significativement la qualité d’image. Ce système robuste peut également être déployé sur des navires ou sur des plateformes optiques embarquées sur véhicules terrestres.

Vous souhaitez intégrer ces fonctionnalités dans vos systèmes optroniques ?

Chaque système optronique a ses propres contraintes : vibrations, masse, résolution, temps de réponse, etc.

Nos équipes vous accompagnent depuis la définition de vos besoins jusqu’à l’intégration.
